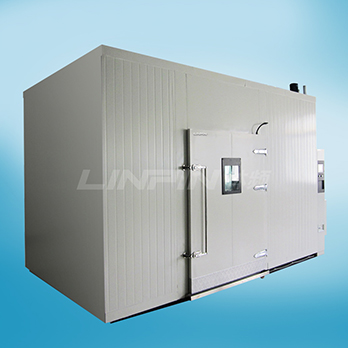

恒溫恒濕實驗室：是航空、汽車、家電、科研等領域必備的測試設備，用于測試與確定電工、電子與其他產品及材料進行高溫、低溫、濕熱或恒定試驗等試驗變化后的參數與性能。下面為您講解恒溫恒濕實驗室所具備的“三大能力”。

　　一、加溫能力

　　1、加溫裝置是控制恒溫恒濕實驗室升溫關鍵環節。

　　2、它是控制器得到升溫指令時會輸出電壓給繼電器，其直流電大約3~12伏在固態繼電器其交流端相當于導線接通;接觸器也同時吸合，而加熱器兩端有電壓，使其發熱通過循環風機帶動把熱量帶到箱里使實驗室升溫。

　　3、溫度快達到您所設定值;而控制器通過固態繼電器通斷調節。

　　二、降溫能力

　　1、恒溫恒濕實驗室重要環節也是判定一臺設備性能好壞的重要參數，包括壓縮機、冷凝器、蒸發器、節流裝置四大組成。

　　2、壓縮機是制冷系統心臟，因此需要吸入低溫低壓氣體變成高溫高壓氣體，通過冷凝成液體放出熱量再被風機帶走熱量，所以實驗室下面是熱風原因，然后通過節流到低壓液體，其次通過蒸發器成為低溫低壓氣體在回到壓縮機中;制冷劑在蒸發器中吸收熱量完成氣化過程以此與吸收熱量達到制冷目的(完成降溫過程)。

　　三、加濕與降濕能力

　　降濕系統也是靠制冷系統完成，蒸發器放在恒溫恒濕實驗室里面比較冷，實驗室里面高濕氣體會見冷的物體冷凝成液體;如此反復實驗室內的高濕氣體達到降濕目的。
